Hoofdstuk 4 Zwevend stof - Fysisch-chemische parameters

Voor de bepaling van de fysisch-chemische parameters in het oppervlaktewater en in zwevend stof vinden in het kader van MWTL vaartochten plaats, waarbij op vaste punten monsters worden genomen op ca. 1,5 m onder het wateroppervlak. In dit hoofdstuk zijn de metingen in zwevend stof opgenomen. In het algemeen geldt dat sinds 1998 de waardes van de verontreinigingen zijn afgenomen. Het lijkt erop dat de concentraties zich de laatste jaren stabiliseren.

4.1 Informatie over de metingen

Voor de bepaling van de fysisch-chemische parameters in het zwevend stof vinden in het kader van MWTL maandelijkse vaartochten (tochtnummer 11) plaats, die de locaties Schaar van Ouden Doel en Vlissingen boei SSVH bemonsteren. De overige stations worden sinds 2007 niet meer gemonsterd en worden daarom niet meegenomen in dit rapport. Bij Schaar van Ouden Doel wordt maandelijks gemeten en bij Vlissingen eens per kwartaal. De monsters worden genomen met een doorstroomcentrifuge, waarbij een bepaalde hoeveelheid slib moet worden verzameld en afgeleverd aan het laboratorium voor analyse. In verband met het getij wordt ook altijd de saliniteit gemeten, zie Paragraaf 3.2. De stations zijn gepresenteerd in Figuur 4.1 en zijn steeds gerangschikt in stroomafwaartse richting.

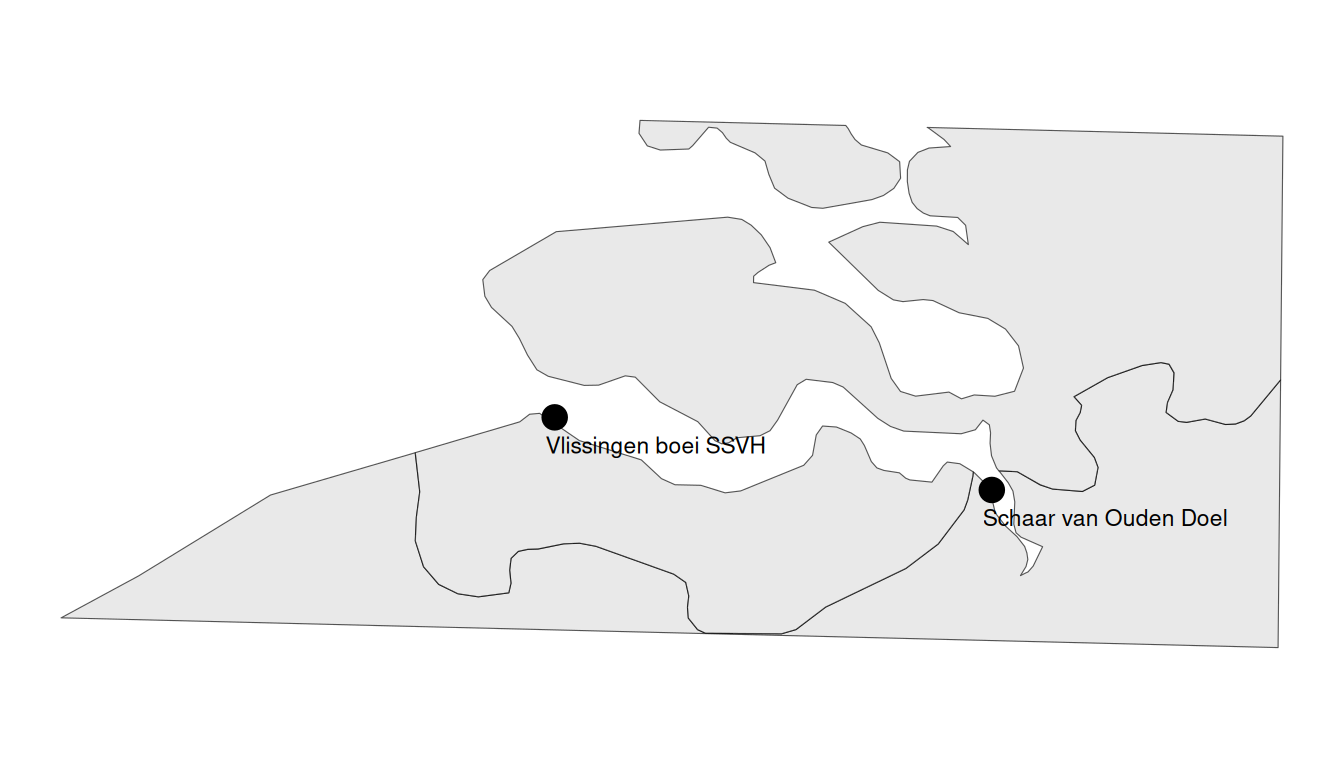

Figuur 4.1: Ligging van de meetstations voor het zwevende stof

De meetdata worden gepresenteerd door middel van medianen, en 10- en 90-percentielen voor elk jaar dat gemeten is. Voor sommige parameters zijn deze waarden ook per maand of seizoen weergegeven. Als er slechts een meting per maand beschikbaar is (of minder), zijn deze waardes gepresenteerd. Bij het berekenen van percentielen over parameters over een bepaalde periode is de datadichtheid van belang. Een overzicht van het aantal metingen per parameter, per station, per jaar is daarom opgenomen in Bijlage B.2. Ook is in de figuren aangegeven over hoeveel meetwaarden de statistiek berekend is in de vorm van de grootte van de punten.

Voor sommige parameters geldt dat de meetwaarde gelijk of lager is dan de detectiegrens van het meetinstrument. Indien dit het geval is, wordt dit beschreven in de begeleidende tekst en de halve detectiegrens meegenomen als meetwaarde. Hierdoor kunnen gemiddelden iets afwijken dan wanneer de mediaan was berekend over de waarden die daadwerkelijk hebben plaatsgevonden. Daarnaast is meestal een lineaire trendlijn vanaf het jaar 2000 toegevoegd, zodat de trend niet direct beïnvloed wordt door de tweede verruiming in 1997-1998. Gemiddelde, minimale en maximale waardes in bijgevoegde tabellen zijn gebaseerd over de tijdsperiode weergegeven in de bijbehorende figuren.

4.2 Korrelgrootteverdeling

In de resultaten hebben we het minerale aandeel van de korrelgrootteverdeling weergegeven, dat wil zeggen dat kalk en organische stof verwijderd zijn, als percentage van het totale gewicht van het monster. De korrelgroottefractie kleiner dan 2 $\mu m$ wordt bij Schaar van Ouden Doel enkel vanaf 1998 weergegeven. Na 1997 heeft er een methodiekverandering plaatsgevonden waardoor de gegevens van voor 1998 niet vergelijkbaar zijn met die van na 1998.

4.2.1 Korrelgroottefractie tot 63 µm

Figuur 4.2 toont de jaarmediaan van de korrelgroottefractie tot 63 $\mu$m per station voor de periode vanaf 1998 t/m 2022, samen met de 10- en 90-percentiele waarde per jaar. Daarnaast zijn in Tabel 4.1 de mediane, 10- en 90-percentiele waardes per station weergegeven.

De korrelgroottefractie kleiner dan 63 $\mu$m ligt rond 60% bij Vlissingen boei SSVH en rond de 70% bij Schaar van Ouden Doel. Bij Schaar van Ouden Doel is er een afname in het gehalte vanaf 2015, die in de laatste twee jaar weer iets herstelt. Over de hele periode neemt dit gehalte ook significant af. Bij Vlissingen zijn de waarden vanaf 2007 verhoogd ten opzicht van daarvoor, maar in de 2015 en 2020 zijn de waarden weer als van voor 2007. Over het geheel genomen is er een significante toename bij Vlissingen, met de kanttekening dat de variabiliteit de laatst jaren groot is.

Tabel 4.1: Jaarlijks mediaan, 10-percentiel en 90-percentiel en de trend en p waarde van de trend van korrelgrootte tot 63 $\mu$m (%) van het zwevende stof van de Westerschelde en de monding berekend op alle beschikbare data vanaf 1998.
Station	Mediaan	90-perc	10-perc	Trend	p
Schaar van Ouden Doel	69	73.3	63.0	-0.192	0.001
Vlissingen boei SSVH	59	69.7	52.4	0.361	0.035

$Jaarlijkse mediaanwaarde, 10-percentiel en 90-percentiel van de korrelgroottefractie tot 63$\mu$m voor 2 stations. De grootte van de symbolen geven het aantal valide meetwaarden per jaar aan.$

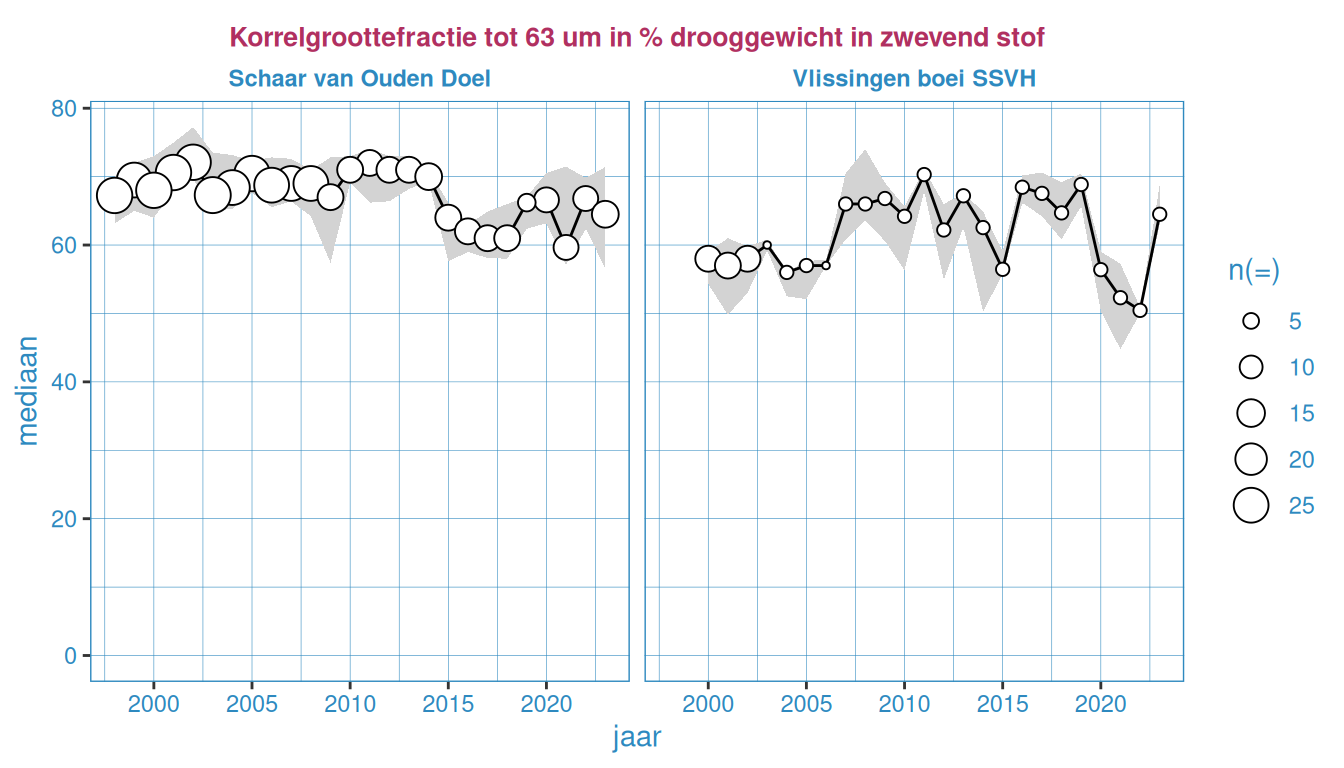

Figuur 4.2: Jaarlijkse mediaanwaarde, 10-percentiel en 90-percentiel van de korrelgroottefractie tot 63$\mu$m voor 2 stations. De grootte van de symbolen geven het aantal valide meetwaarden per jaar aan.

4.2.2 Korrelgroottefractie tot 2 µm

Figuur 4.3 toont de jaarmediane korrelgroottefractie tot 2 $\mu$m per station voor de periode vanaf 1998 t/m 2022, samen met de 10- en 90-percentiele waarde per jaar. Daarnaast zijn in Tabel 4.2 zijn de mediane, 10- en 90-percentiele waardes per station weergegeven.

De korrelgroottefractie kleiner dan 2 $\mu$m ligt rond 40% bij Schaar van Ouden Doel en rond de 30% bij Vlissingen. Er is een toename over de hele periode in Vlissingen, maar er is geen significante trend in Schaar van Ouden Doel. In Schaar van Ouden Doel is het gehalte tussen 2010 en 2015 hoger dan in de periode daarvoor, en vanaf 2015 weer lager. De toename bij Vlissingen komt doordat de waarden van 2007 - nu hoger zijn geweest dan in de periode daarvoor.

Tabel 4.2: Jaarlijks mediaan, 10-percentiel en 90-percentiel en de trend en p waarde van de trend van korrelgrootte tot 2 $\mu$m (%) van het zwevende stof van de Westerschelde en de monding berekend op alle beschikbare data vanaf 1996.
Station	Mediaan	90-perc	10-perc	Trend	p
Schaar van Ouden Doel	39	45.6	31.6	-0.208	0.126
Vlissingen boei SSVH	30	35.0	23.8	0.339	0.009

$Jaarlijkse mediaanwaarde, 10-percentiel en 90-percentiel van de korrelgroottefractie tot 2$\mu$m voor beide stations$

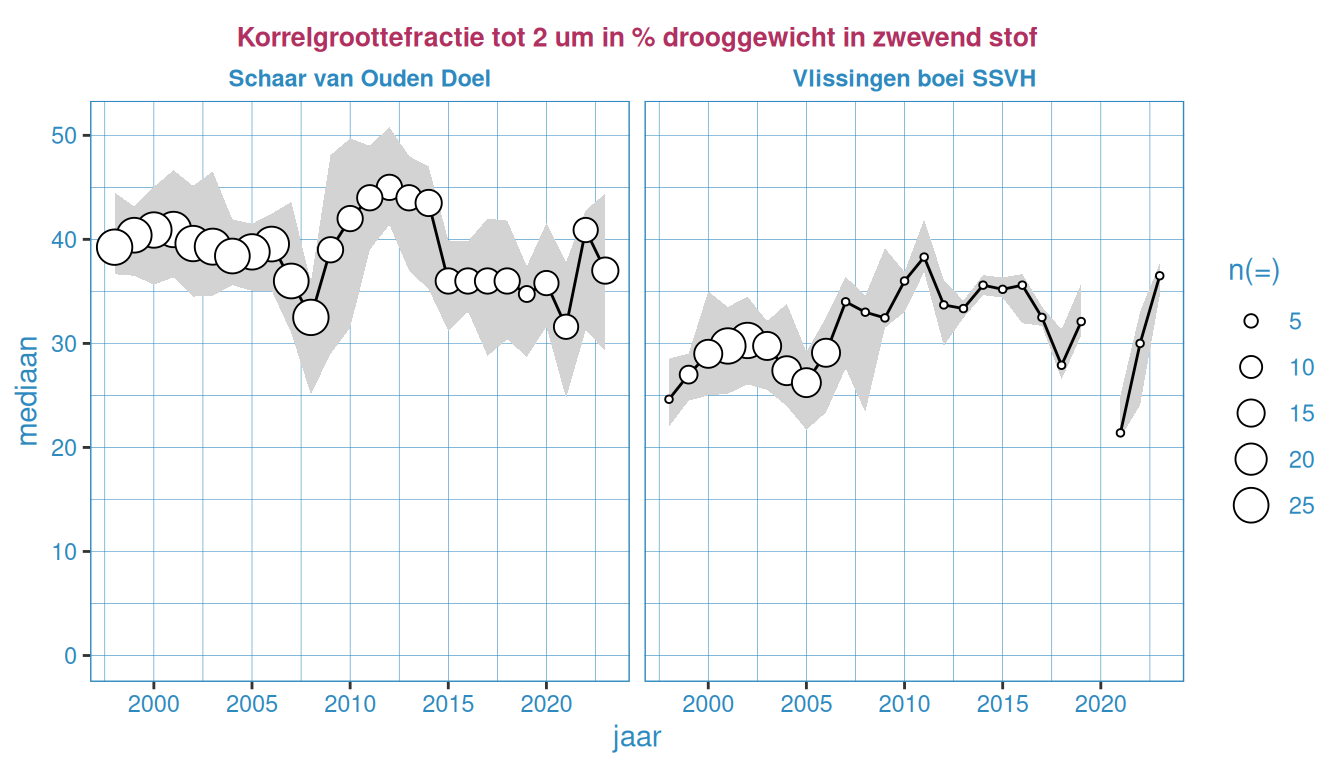

Figuur 4.3: Jaarlijkse mediaanwaarde, 10-percentiel en 90-percentiel van de korrelgroottefractie tot 2$\mu$m voor beide stations

4.3 Metalen

In deze paragraaf presenteren we de volgende metalen gedetecteerd in zwevende stof (figuur 4.4). Op het eerste gezicht lijkt de concentratie metalen in zwevende stof af te nemen voor de meeste metalen op beide locaties.

Arseen (As)
Cadmium (Cd)
Chroom (Cr)
Kobalt (Co)
Koper (Cu)
Kwik (Hg)
Lood (Pb)
Vanadium (V)
Zink (Zn)

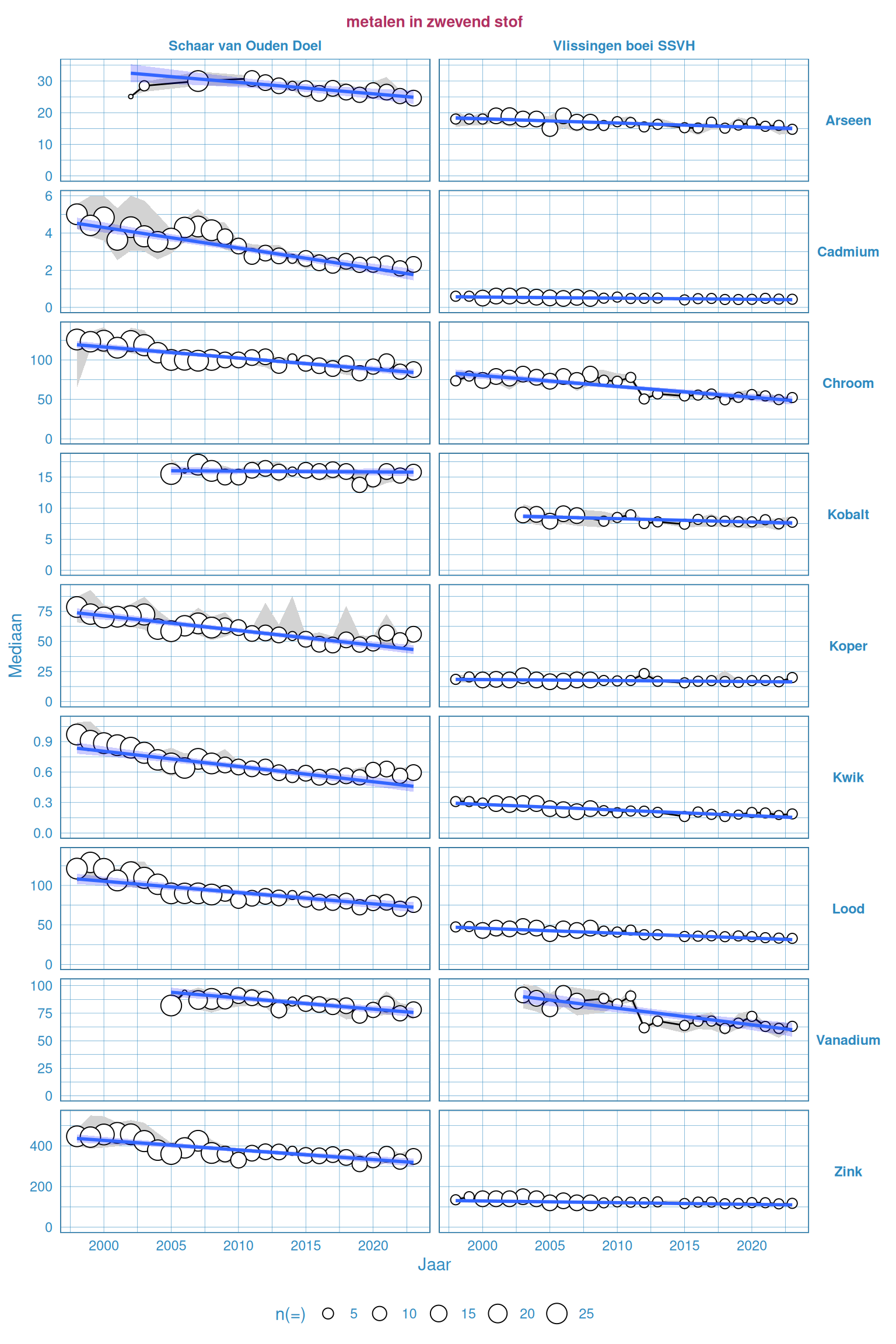

Figuur 4.4: Trends voor alle hier behandelde metalen in mg/kg drooggewicht in zwevend stof.

Tabel 4.3: Jaarlijks mediaan, 10-percentiel en 90-percentiel en de trend en p waarde metalen in drooggewicht (mg/kg) van het zwevende stof voor station Schaar van Ouden Doel (bovenste tabel) en Vlissingen boei SSVH (onderste tabel) berekend op alle beschikbare data vanaf 2000

Parameter	Mediaan	90-perc	10-perc	Trend	p
Arseen	27.70	31.20	24.50	-0.31	0.00
Cadmium	3.40	4.92	2.22	-0.12	0.00
Chroom	100.00	124.00	86.80	-0.47	0.00
Kobalt	16.00	17.20	14.00	-0.02	0.13
Koper	61.00	76.70	47.90	-1.13	0.00
Kwik	0.68	0.87	0.55	-0.02	0.00
Lood	89.00	118.00	74.50	-1.27	0.00
Vanadium	83.00	94.00	73.00	-1.17	0.00
Zink	379.00	480.00	320.00	-3.72	0.00

Parameter	Mediaan	90-perc	10-perc	Trend	p
Arseen	17.00	19.80	14.10	-0.14	0.00
Cadmium	0.51	0.67	0.40	-0.01	0.00
Chroom	74.00	85.00	51.70	-1.44	0.00
Kobalt	8.20	9.80	6.97	-0.07	0.00
Koper	18.00	22.00	15.50	-0.02	0.18
Kwik	0.23	0.31	0.17	0.00	0.00
Lood	42.30	50.00	33.80	-0.64	0.00
Vanadium	80.00	99.10	60.90	-1.51	0.00
Zink	130.00	150.00	115.00	-0.73	0.00

4.3.1 Arseen

Figuur 4.4 toont de jaarmediaan arseen per station voor de periode vanaf 1998 t/m 2022, samen met de 10- en 90-percentiel waarde per jaar. Daarnaast zijn in Tabel 4.3 de mediaan, 10- en 90-percentiele waardes per station weergegeven.

De concentraties arseen in zwevende stof nemen iets af in stroomafwaartse richting. Bij Schaar van Ouden Doel is de mediane waarde 28 mg/kg. Sinds 2011 nemen de waarden hier af. Over de gehele meetperiode is er een significante dalende trend (-0.31 mg/kg per jaar). Bij Vlissingen boei SSVH is de mediaan lager (17 mg/kg), en er is een licht dalende trend (-0,14 mg/kg per jaar) over de hele periode die statistisch significant is.

4.3.2 Cadmium

Figuur 4.4 toont het jaarmediane Cadmiumgehalte per station voor de periode vanaf 1998 t/m 2022, samen met de 10- en 90-percentiel gemeten waarde per jaar. Daarnaast zijn in Tabel 4.3 zijn de mediane, 10- en 90-percentiele waardes per station weergegeven.

De concentraties cadmium in zwevende stof nemen sterk af in stroomafwaartse richting (factor 7 tussen de twee stations). Bij Schaar van Ouden Doel is er een dalende trend van 0,12 mg/kg per jaar aanwezig die statistisch significant is. De waardes bij Vlissingen nemen ook significant af, maar met een lagere snelheid (0.01 mg/kg per jaar).

4.3.3 Chroom

Figuur 4.4 toont het jaarmediane chroomgehalte per station voor de periode vanaf 1998 t/m 2022, samen met de 10- en 90-percentiele waarde per jaar. Daarnaast zijn in Tabel 4.3 de mediane, 10- en 90-percentiele waardes per station weergegeven.

De concentraties chroom in zwevende stof nemen af in stroomafwaartse richting. Bij Schaar van Ouden Doel neemt over de hele periode de concentratie significant af met 0,46 mg/kg per jaar. De situatie bij Vlissingen boei SSVH toont voor de periode 1998-2011 een stabiele situatie, maar sinds 2012 liggen de waarden een stuk lager. Over de gehele dataset neemt het hoeveelheid chroom in zwevende stof af met 1,4 mg/kg per jaar. Een trend die statistisch significant is.

4.3.4 Kobalt

Figuur 4.4 toont de jaarmediane waarde voor kobalt per station voor de periode vanaf 1998 t/m 2022, samen met de 10- en 90-percentiele waarde per jaar. Daarnaast zijn in Tabel 4.3 de mediane, 10- en 90-percentiele waardes per station weergegeven.

De concentraties kobalt in zwevende stof nemen af in stroomafwaartse richting. Bij Vlissingen is het gehalte 8,2 mg/kg, en is een lichte significante afname van 0,07 mg/kg te zien. Bij Schaar van Ouden Doel is er geen significante trend waarneembaar en ligt het gehalte met 16 mg/kg ongeveer 2 keer zo hoog.

4.3.5 Koper

Figuur 4.4 toont het jaarmediane kopergehalte per station voor de periode vanaf 1998 t/m 2022, samen met het 10- en 90-percentiel per jaar. Daarnaast zijn in Tabel 4.3 de mediane, 10- en 90-percentiel waardes per station weergegeven.

De concentraties koper in zwevende stof nemen sterk af in stroomafwaartse richting (ongeveer een factor 3) . Er zijn sterke uitschieters in koperconcentraties op beide stations.De reden hiervoor is onbekend. In Schaar van Ouden Doel is desondanks een significante dalende trend te zien van 1,13 mg/kg per jaar.

4.3.6 Kwik

Figuur 4.4 toont de jaarlijkse mediaan kwik per station voor de periode vanaf 1998 t/m 2022, samen met de 10- en 90-percentiele waarde per jaar. Daarnaast zijn in Tabel 4.3 de mediane, 10- en 90-percentiele waardes per station weergegeven.

De concentraties kwik in zwevende stof nemen af in stroomafwaartse richting met ongeveer een factor 3. Op beide stations is een dalende trend zichtbaar. Deze trends zijn statistisch significant.

4.3.7 Lood

Figuur 4.4 toont de jaarmediane waarde lood per station voor de periode vanaf 1998 t/m 2022, samen met de 10- en 90-percentiele waarde per jaar. Daarnaast zijn in Tabel 4.3 zijn de mediaan, 10- en 90-percentiele waardes per station weergegeven.

De concentraties lood in zwevende stof nemen af in stroomafwaartse richting. Bij Vlissingen is ongeveer twee keer zo weingig lood in zwemende stof gemeten als bij Schaar van Ouden Doel. Bij Schaar van Ouden Doel is een dalende trend aanwezig, maar lijken de meetwaarden de laatste paar jaar stabiel. Bij Vlissingen boei SSVH is ook een significante daling zichtbaar, maar ook hier lijken de waarden de laatste jaren stabiel. De berekende trend over de gehele dataset is echter voor beide negatief (afname). De afname is sterker voor Schaar van Ouden Doel (-1,27 mg/kg per jaar) dan bij Vlissingen (-0,64 mg/kg per jaar).

4.3.8 Vanadium

Figuur 4.4 toont de jaarlijkse mediaan Vanadium per station voor de periode vanaf 2005 t/m 2022, samen met de 10- en 90-percentiele waarde per jaar. Daarnaast zijn in Tabel 4.3 de mediane, 10- en 90-percentiele waardes per station weergegeven.

De concentraties vanadium in zwevend stof laten bijna geen duidelijke ruimtelijke gradiënt zien. Alleen de in de periode vanaf 2012 is de concentratie in Vlissingen duidelijk lager dan in Schaar van Ouden Doel. Bij Vlissingen boei SSVH is voor de hele periode een dalende trend van 1,51 mg/kg per jaar met een statistische significantie. Bij Schaar van Ouden Doel is deze daling iets lager (1,17 mg/kg per jaar), maar ook significant.

4.3.9 Zink

Figuur 4.4 toont de jaarlijkse mediaan zink per station voor de periode vanaf 1998 t/m 2022, samen met de 10- en 90-percentiele waarde per jaar. Daarnaast zijn in Tabel 4.3 de mediane, 10- en 90-percentiele waardes per station weergegeven.

De concentraties zink in zwevende stof nemen sterk af in stroomafwaartse richting (factor 2,9). Bij beide stations is er een dalende trend die significant is. Bij Schaar van Ouden Doel is deze trend sterker (3,7 mg/kg per jaar) dan bij station Vlissingen (0,7 mg/kg).

4.4 Polycyclische aromatische koolwaterstoffen (PAK’s)

In deze paragraaf presenteren we de concentraties in zwevend stof van de volgende polycyclische aromatische koolwaterstoffen:

Antraceen (Figuur 4.5)
Benzo[a]antraceen (Figuur 4.5)
Benzo[a]pyreen (Figuur 4.5)
Benzo[g,h,i]peryleen (Figuur 4.5)
Benzo[k]fluorantheen (Figuur 4.5)
Chryseen (Figuur 4.5)
Fenanthreen (Figuur 4.5)
Fluorantheen (Figuur 4.5)
Indeno[1,2,3-c,d]pyreen (Figuur 4.5)
Naftaleen (Figuur 4.5)

Polycyclische aromatische koolwaterstoffen (PAK’s) zijn organische verbindingen die bestaan uit gekoppelde aromatische ringen (bijvoorbeeld benzeenringen) maar geen heteroatomen of functionele groepen bevatten. PAK’s ontstaan bij onvolledige verbranding of verkoling van diverse koolstof bevattende materialen (Slooff (1989)).

Voor alle getoonde PAK’s is er een duidelijke ruimtelijke gradiënt waarneembaar, met hogere concentraties bij Schaar van Ouden Doel en lagere concentraties bij Vlissingen boei SSVH. De verschillen tussen de minimale en maximale waarde zijn bij Schaar van Ouden Doel groter dan bij Vlissingen boei SSVH. Daarnaast is er in de meeste gevallen een dalende trend zichtbaar bij Schaar van Ouden Doel. Ook bij Vlissingen zijn de meeste PAK’s in zwevend stof significant afgenomen, maar de jaarlijkse afname is zeer beperkt. De meetreeksen bevatten enkele waarden die onder de detectiegrens vallen, waardoor de gemiddelden (en minima) wat hoger zijn uitgevallen. Voor de meetlocatie Vlissingen boei SSVH is geen Naftaleen gemeten, deze is daarom ook niet meegenomen in de resultaten.

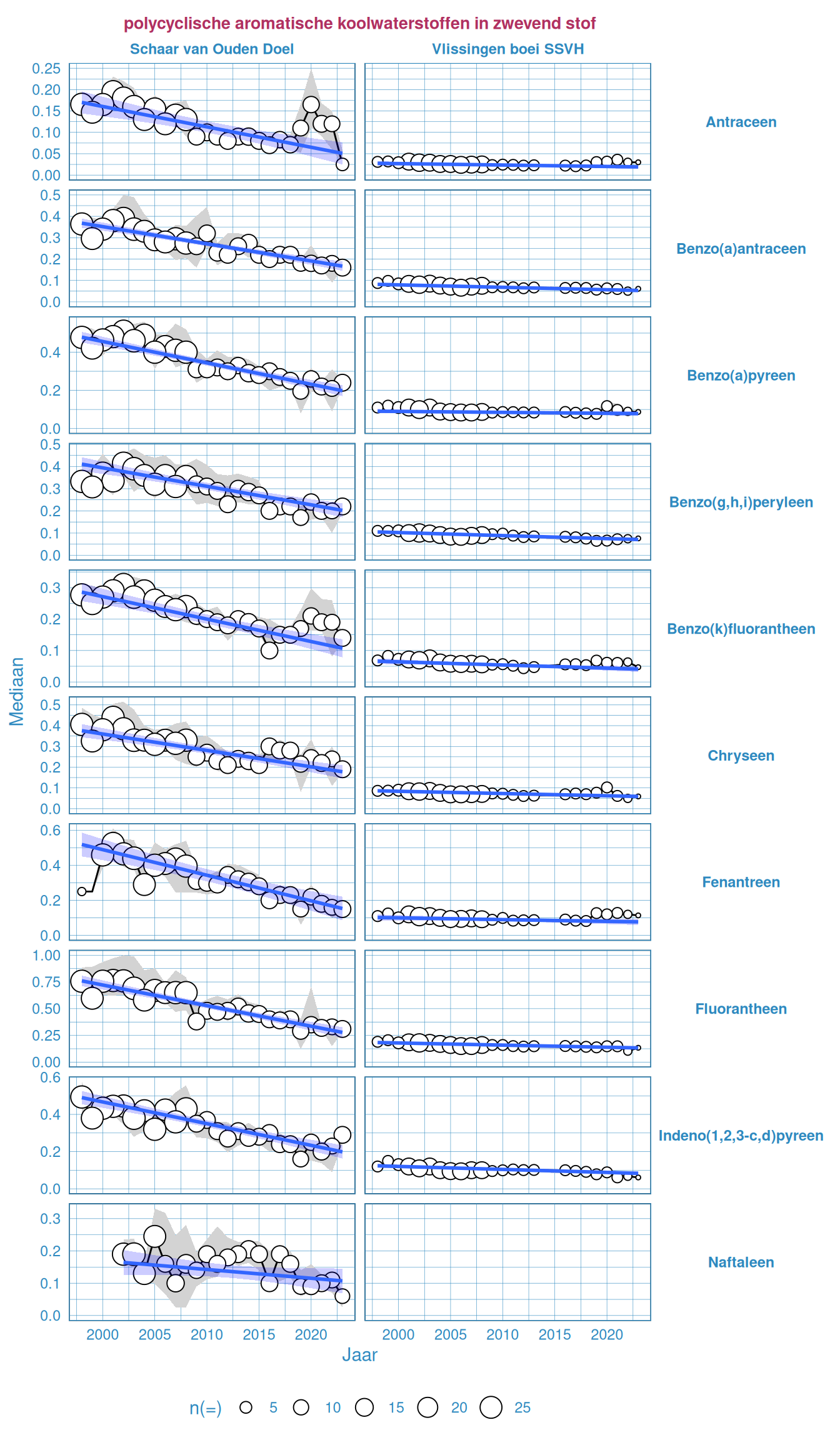

Figuur 4.5: Trends voor alle hier behandelde PAK’s in mg/kg drooggewicht in zwevend stof.

Tabel 4.4: Jaarlijks statistiek voor PAK’s in drooggewicht (mg/kg) van het zwevende stof voor station Schaar van Ouden Doel (bovenste tabel) en Vlissingen boei SSVH (onderste tabel) berekend op alle beschikbare data vanaf 2000

Parameter	Mediaan	90-perc	10-perc	Trend	p
Antraceen	0.13	0.19	0.07	0.00	0.00
Benzo(a)antraceen	0.29	0.40	0.18	-0.01	0.00
Benzo(a)pyreen	0.38	0.52	0.23	-0.01	0.00
Benzo(g,h,i)peryleen	0.32	0.43	0.20	-0.01	0.00
Benzo(k)fluorantheen	0.24	0.31	0.15	-0.01	0.00
Chryseen	0.30	0.43	0.21	-0.01	0.00
Fenantreen	0.36	0.52	0.20	-0.01	0.00
Fluorantheen	0.57	0.87	0.34	-0.02	0.00
Indeno(1,2,3-c,d)pyreen	0.35	0.47	0.20	-0.01	0.00
Naftaleen	0.16	0.25	0.07	0.00	0.02

Parameter	Mediaan	90-perc	10-perc	p
Antraceen	0.03	0.03	0.02	0.06
Benzo(a)antraceen	0.07	0.09	0.06	0.00
Benzo(a)pyreen	0.09	0.12	0.07	0.03
Benzo(g,h,i)peryleen	0.09	0.11	0.07	0.00
Benzo(k)fluorantheen	0.06	0.08	0.05	0.00
Chryseen	0.07	0.10	0.06	0.00
Fenantreen	0.10	0.13	0.08	0.04
Fluorantheen	0.16	0.21	0.13	0.00
Indeno(1,2,3-c,d)pyreen	0.10	0.13	0.08	0.00

4.4.1 Antraceen

Figuur 4.5 toont de jaarlijkse mediaan antraceen per station voor de periode vanaf 1998 t/m 2022, samen met de 10- en 90-percentiele waarde per jaar. Daarnaast zijn in Tabel 4.4 de mediane, 10- en 90-percentiele waardes per station weergegeven.

Bij Schaar van Ouden Doel is een significante afnemende trend te zien. Bij Vlissingen is het gehalte min of meer constant over de tijd maar wel veel lager (factor 4) dan bij Schaar van Ouden Doel. In 2019 en 2020 zien we opeens een sterke toename in de gehaltes van antraceen bij beide stations. In 2021 lijkt deze toename enigszins teniet te zijn gedaan, maar is de gehalte nog wel hoger dan in de jaren voor 2019.

4.4.2 Benzo[a]antraceen

Figuur 4.5 toont de jaarlijkse mediaan Benzo[a]antraceen per station voor de periode vanaf 1996 t/m 2022, samen met de 10- en 90-percentiele waarde per jaar. Daarnaast zijn in Tabel 4.4 de mediane, 10- en 90-percentiele waardes per station weergegeven.

Schaal van Ouden Doel heeft hogere waardes Benzo[a]antraceen in zwevend stof vergeleken met Vlissingen. Benzo[a]antraceen in zwevend stof neemt significant af in zowel Schaar van Ouden Doel als Vlissingen.

4.4.3 Benzo[a]pyreen

Figuur 4.5 toont de jaarlijkse mediaan Benzo[a]pyreen per station voor de periode vanaf 1998 t/m 2022, samen met de 10- en 90-percentiele waarde per jaar. Daarnaast zijn in Tabel 4.4 de mediane, 10- en 90-percentiele waardes per station weergegeven.

Voorbeide stations is een significante afname over de hele periode te zien, maar deze afname is veel sterker in Schaar van Ouden Doel.

4.4.4 Benzo[g,h,i]peryleen

Figuur 4.5 toont de jaarlijkse mediaan Benzo[g,h,i]peryleen per station voor de periode vanaf 1998 t/m 2022, samen met de 10- en 90-percentiele waarde per jaar. Daarnaast zijn in Tabel 4.4 de mediane, 10- en 90-percentiele waardes per station weergegeven.

Schaal van Ouden Doel heeft hogere waardes benzoperyleen in zwevend stof vergeleken met Vlissingen. Benzo[g,h,i]peryleen in zwevend stof neemt significant op beide stations.

4.4.5 Benzo[k]fluorantheen

Figuur 4.5 toont de jaarlijkse mediaan Benzo[k]fluorantheen per station voor de periode vanaf 1998 t/m 2022, samen met de 10- en 90-percentiele waarde per jaar. Daarnaast zijn in Tabel 4.4 de mediane, 10- en 90-percentiele waardes per station weergegeven.

Schaal van Ouden Doel heeft hogere waardes Benzo[k]fluorantheen in zwevend stof vergeleken met Vlissingen en daarnaast neemt deze hoeveelheid sterker af bij Schaar van Ouden Doel. Voor beide stations is deze afnemende trend statistisch significant. De concentraties bij Schaar van Ouden Doel zijn echter sinds 2016 plotseling weer toegenomen.

4.4.6 Chryseen

Figuur 4.5 toont de jaarlijkse mediaan chryseen per station voor de periode vanaf 1998 t/m 2022, samen met de 10- en 90-percentiele waarde per jaar. Daarnaast zijn in Tabel 4.4 de mediane, 10- en 90-percentiele waardes per station weergegeven. Beide stations hebben een afnemende trend, hoewel de trend en de correlatie verschilt per station.

4.4.7 Fenanthreen

Figuur 4.5 toont de jaarlijkse mediaan fenanthreen per station voor de periode vanaf 1998 t/m 2022, samen met de 10- en 90-percentiele waarde per jaar. Daarnaast zijn in Tabel 4.4 de mediane, 10- en 90-percentiele waardes per station weergegeven. Beide stations hebben een afnemende trend, hoewel de trend en de correlatie verschilt per station.

4.4.8 Fluorantheen

Figuur 4.5 toont de jaarlijkse mediaan fluorantheen per station voor de periode vanaf 1998 t/m 2022, samen met de 10- en 90-percentiele waarde per jaar. Daarnaast zijn in Tabel 4.4 de mediane, 10- en 90-percentiele waardes per station weergegeven. Beide stations constateren we een afnemende trend.

4.4.9 Indeno[1,2,3-c,d]pyreen

Figuur 4.5 toont de jaarlijkse mediaan Indeno[]pyreen per station voor de periode vanaf 1998 t/m 2022, samen met de 10- en 90-percentiele waarde per jaar. Daarnaast zijn in Tabel 4.4 de mediane, 10- en 90-percentiele waardes per station weergegeven. Deze neemt statistisch significant af bij beide stations.

4.4.10 Naftaleen

Figuur 4.5 toont de jaarlijkse mediaan naftaleen bij Schaar van Ouden Doel voor de periode vanaf 2002 t/m 2022, samen met de 10- en 90-percentiele waarde per jaar. Daarnaast zijn in Tabel 4.4 de mediane, 10- en 90-percentiele waardes per station weergegeven. Er is veel variatie tussen de jaren zichtbaar. Over de hele periode constateren we een lichte maar significante afname.

4.5 Polychloorbifenylen (PCB’s)

In deze paragraaf presenteren we de gemeten gehalten van de volgende PCB’s in zwevende stof (Figuur 4.6):

2,2’,3,4,4’,5,5’-heptachloorbifenyl (PCB180)
2,2’,3,4,4’,5’-hexachloorbifenyl (PCB138)
2,2’,4,4’,5,5’-hexachloorbifenyl (PCB153)
2,2’,4,5,5’-pentachloorbifenyl (PCB101)
2,2’,5,5’-tetrachloorbifenyl (PCB52)
2,3’,4,4’,5-pentachloorbifenyl (PCB118)
2,4,4’-trichloorbifenyl (PCB28)

Polychloorbifenylen (PCB’s) zijn vanaf 1930 op grote schaal toegepast in industrie en techniek. Sinds de jaren 70 is duidelijk geworden dat PCB’s het milieu en in het bijzonder de fauna sterk verontreinigen. Dit houdt de grootste risico’s in voor dieren die aan het eind van een voedselketen staan en vis consumeren. (Bron: http://www.chemischefeitelijkheden.nl/Uploads/Magazines/h012.pdf).

Voor alle getoonde PCB’s is er een duidelijke ruimtelijke gradiënt waarneembaar, met hogere concentraties bij Schaar van Ouden Doel en lagere concentraties bij Vlissingen boei SSVH. Daarnaast is er in alle/veel gevallen een dalende trend zichtbaar, die het sterkst is bij Schaar van Ouden Doel. De meetreeksen bevatten enkele waarden die onder de detectiegrens vallen, waardoor de gemiddelden (en minima) wat hoger zijn uitgevallen.

Figuur 4.6: Trends voor alle hier behandelde PCB’s in mg/kg drooggewicht in zwevend stof.

Tabel 4.5: Jaarlijks statistiek voor PCB’s in drooggewicht (ug/kg) van het zwevende stof voor station Schaar van Ouden Doel (bovenste tabel) en Vlissingen boei SSVH (onderste tabel) berekend op alle beschikbare data vanaf 2000

Parameter	Mediaan	90-perc	10-perc	Trend
2,2’,3,4,4’,5,5’-Heptachloorbifenyl (PCB180)	14.0	18.00	8.00	-0.31
2,2’,3,4,4’,5’-Hexachloorbifenyl (PCB138)	16.0	21.00	10.00	-0.46
2,2’,4,4’,5,5’-Hexachloorbifenyl (PCB153)	22.0	27.00	13.00	-0.50
2,2’,4,5,5’-Pentachloorbifenyl (PCB101)	11.0	15.00	7.00	-0.38
2,2’,5,5’-Tetrachloorbifenyl (PCB52)	4.5	6.75	2.45	-0.14
2,3’,4,4’,5-Pentachloorbifenyl (PCB118)	7.2	10.00	4.00	-0.23
2,4,4’-Trichloorbifenyl (PCB28)	2.3	3.50	1.00	-0.08

Parameter	Mediaan	90-perc	10-perc	Trend
2,2’,3,4,4’,5,5’-Heptachloorbifenyl (PCB180)	0.98	1.50	0.60	-0.04
2,2’,3,4,4’,5’-Hexachloorbifenyl (PCB138)	1.40	2.50	0.87	-0.06
2,2’,4,4’,5,5’-Hexachloorbifenyl (PCB153)	2.17	3.17	1.42	-0.08
2,2’,4,5,5’-Pentachloorbifenyl (PCB101)	1.12	1.77	0.74	-0.04
2,2’,5,5’-Tetrachloorbifenyl (PCB52)	0.60	0.80	0.25	-0.01
2,3’,4,4’,5-Pentachloorbifenyl (PCB118)	1.10	1.60	0.73	-0.04
2,4,4’-Trichloorbifenyl (PCB28)	0.66	1.09	0.50	-0.01

Voor alle PCB’s geldt dat er over de hele periode een significante afname is. De concentraties zijn het hoogst bij Schaar van Ouden Doel, en de afnames zijn zoals verwacht ook het sterkst bij dit station. In 2016, 2017 en soms ook 2018 zijn voor alle PCB’s lagere concentraties gemeten dan verwacht op grond van de trend. De laatste twee jaar sluiten wel weer aan op de eerdere trend.

4.6 Overige stoffen

In deze paragraaf presenteren we de volgende overige stoffen in zwevende stof:

Dieldrin (Figuur 4.7)
Hexachloorbenzeen (Figuur 4.8)
Tributyltin (Figuur 4.9)

4.6.1 Dieldrin

Figuur 4.7 toont de jaarlijkse mediaan dieldrin per station voor de periode vanaf 1998 t/m 2022, samen met de 10- en 90-percentiele waarde per jaar. Daarnaast zijn in Tabel 4.6 de mediane, 10- en 90-percentiele waardes per station weergegeven.

Het gehalte dieldrin wordt alleen bij Schaar van Ouden Doel bepaald en wordt beïnvloed door de detectiegrens van 0,5 mg/l, dit laten de 10-percentielen duidelijk zien. In werkelijkheid zullen de minima en medianen dus lager zijn. De dalende trend sinds de incidentele piek in 2006 is significant. Sinds 2010 volgde uit 40% van de metingen een waarde van 0,5 mg/l. In 2018, net als in 2016 en 2017, volgde uit alle metingen een waarde van 1 mg/l. Hierdoor zijn de gemiddelde, minimale en maximale waarde gelijk. Dit kan er op duiden dat de detectie grens is verschoven of dat de meetapparatuur niet meer functioneert. Sinds 2019 wordt in de meeste gevallen weer een waarde van 0,5 mg/l gemeten, met enkele uitschieters naar boven.

Tabel 4.6: Jaarlijks mediaan, 10-percentiel en 90-percentiel en de trend en p waarde van de trend van dieldrin (ug/kg) van het zwevende stof van de Westerschelde en de monding berekend op alle beschikbare data vanaf 1996.
Station	Mediaan	90-perc	10-perc	Trend	p
Schaar van Ouden Doel	0.6	1.7	0.25	-0.046	0

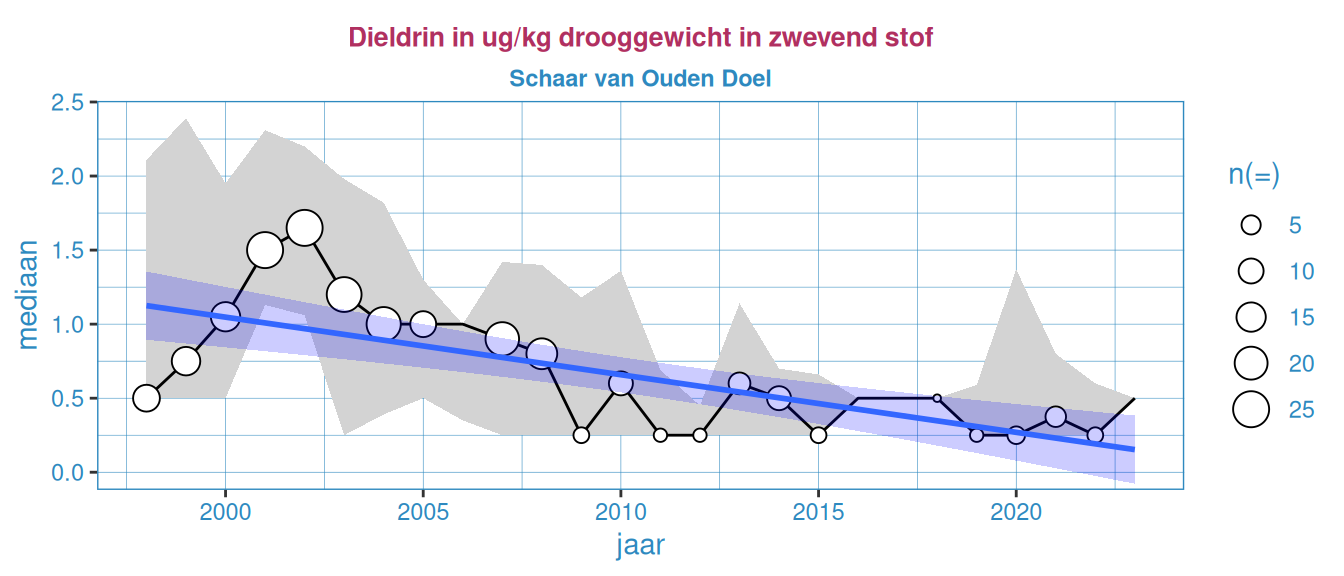

Figuur 4.7: Jaarlijkse mediaanwaarde, 10-percentiel en 90-percentiel van Dieldrin voor beide stations.

4.6.2 Hexachloorbenzeen

Figuur 4.8 toont de jaarlijkse mediaan hexachloorbenzeen per station voor de periode vanaf 1998 t/m 2022, samen met de 10- en 90-percentiele waarde per jaar. Daarnaast zijn in Tabel 4.7 de mediane, 10- en 90-percentiele waardes per station weergegeven.

Bij Vlissingen boei SSVH is het gehalte hexachloorbenzeen zeer laag en wordt steeds de detectiegrens van 0,5 mg/l bereikt, waardoor de minima en gemiddelden worden bepaald. In werkelijkheid zijn de gehaltes dus nog lager. In Schaar van Ouden Doel is dit sinds 2019 ook het geval. Over de gehele dataset is een significante afname te herkennen in Schaar van Ouden Doel.

Tabel 4.7: Jaarlijks mediaan, 10-percentiel en 90-percentiel en de trend en p waarde van de trend van hexachloorbenzeen (ug/kg) van het zwevende stof van de Westerschelde en de monding berekend op alle beschikbare data vanaf 1996.
Station	Mediaan	90-perc	10-perc	Trend	p
Schaar van Ouden Doel	1.00	1.9	0.30	-0.05	0.000
Vlissingen boei SSVH	0.25	0.4	0.25	0.00	0.013

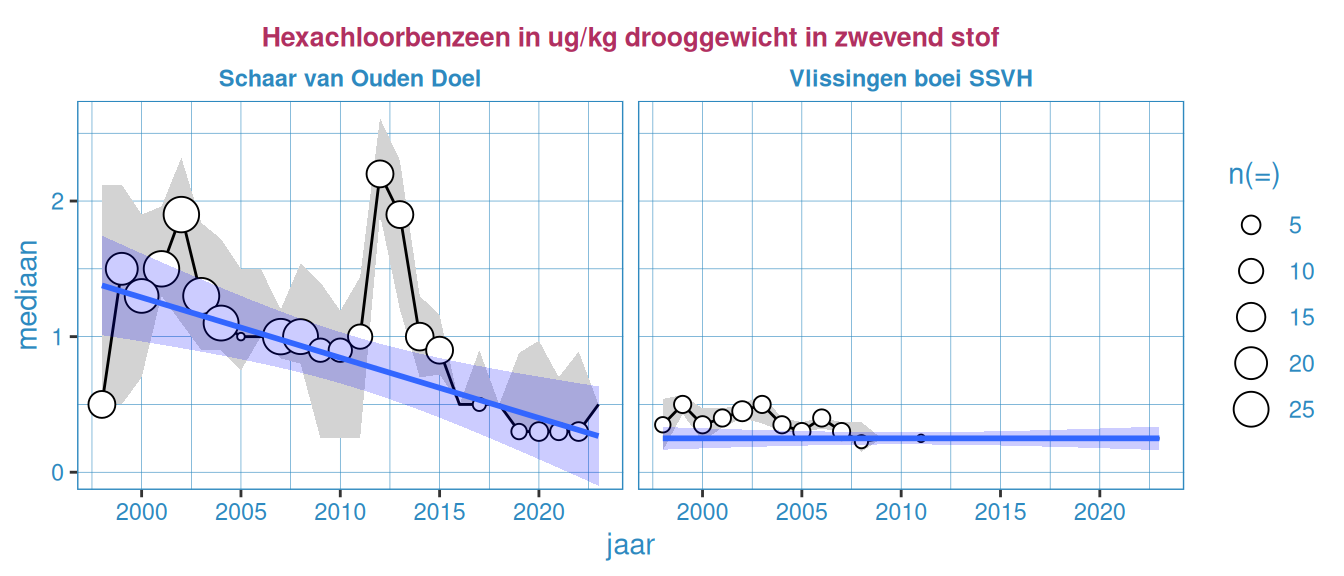

Figuur 4.8: Jaarlijkse mediaanwaarde, 10-percentiel en 90-percentiel van Hexachloorbenzeen voor beide stations.

4.6.3 Tributyltin

Figuur 4.9 toont de jaarlijkse mediaan tributyltin per station voor de periode vanaf 1998 t/m 2022, samen met de 10- en 90-percentiele waarde per jaar. Daarnaast zijn in Tabel 4.8 de mediane, 10- en 90-percentiele waardes per station weergegeven.

In 2012 worden de waarden van tribultyltin (TBT) bij Schaar van Ouden Doel niet meer uitgedrukt in tin, de oude metingen (wel uitgedrukt in tin) zijn door te vermenigvuldigen met factor 2,444 omgerekend naar tribultyltin. Bij Schaar van Ouden Doel dalen de gehaltes tribultyltin sterk. Bij Vlissingen boei SSVH is een dalende trend aanwezig. De waarden bij Vlissingen boei SSVH zijn lager dan bij Schaar van Ouden Doel. Bij Vlissingen boei SSVH wordt de laatste jaren zelfs de detectiegrens bereikt (3 $\mu$g/kg). Over de gehele dataset is er een duidelijke dalende trend van -1,8 tot -4,3 $\mu$g/kg te herkennen die voor beide stations een hoge correlatiecoëfficiënt heeft. Deze daling lijkt wel af te nemen met stabiliserende waardes in de laatste jaren. Voor Vlissingen was in 2017 geen data beschikbaar.

Tabel 4.8: Jaarlijks mediaan, 10-percentiel en 90-percentiel en de trend en p waarde van de trend van tributyltin (ug/kg) van het zwevende stof van de Westerschelde en de monding berekend op alle beschikbare data vanaf 1996.
Station	Mediaan	90-perc	10-perc	Trend	p
Schaar van Ouden Doel	46	102.0	21.30	-4.43	0
Vlissingen boei SSVH	14	71.2	3.02	-1.80	0

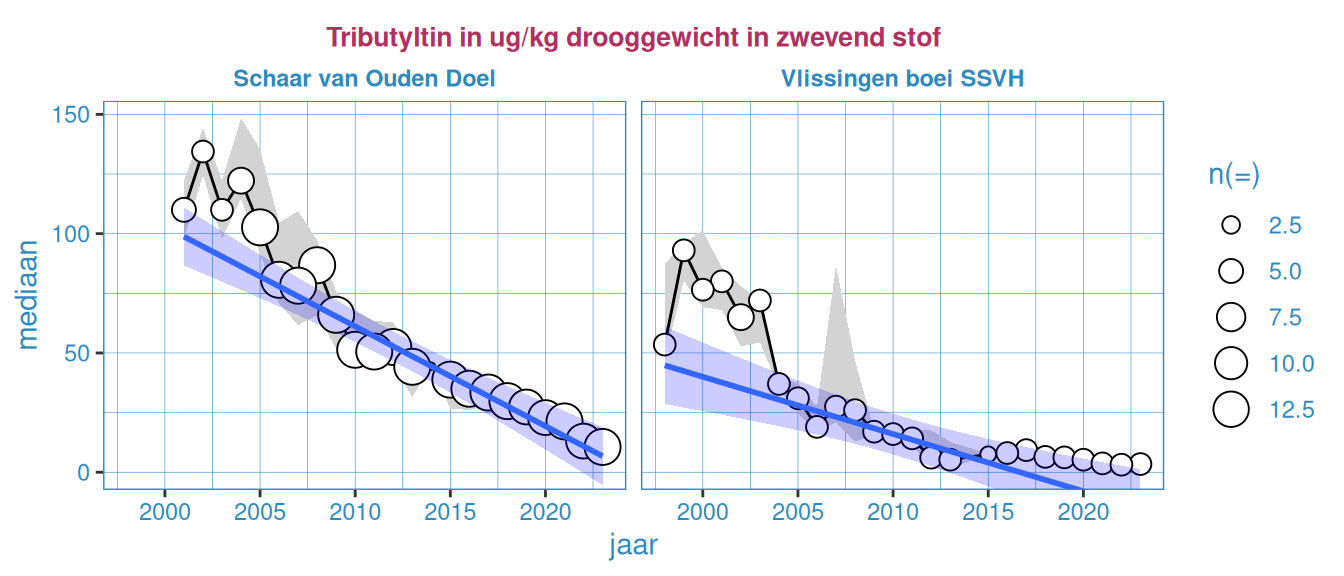

Figuur 4.9: Jaarlijkse mediaanwaarde, 10-percentiel en 90-percentiel van Tributyltin voor beide stations.
